D型旋轉接頭結構特點
采用雙端面密封，結構較復雜。滾動軸承使磨擦扭矩相對減小，不銹鋼波紋管補償器使旋轉接頭更耐腐蝕，且彈簧外裝不與介質接觸使密封更可靠。與設備相連的外管是主要的旋轉部件。平面密封環靠定位套定位浮動在外管、補償器間并組成雙端面密封磨擦副;彈簧隨時提供密封所需的端面壓力。為了便于觀察密封環磨損及密封狀況，在殼體上設有觀察孔。在高溫時軸承應請注意定期潤滑。
應用于：
1.造紙工廠： （干燥部加熱系統、蒸汽冷凝、壓光機）
2.塑料、橡膠工廠： 延壓機、密煉機、冷卻組機、注塑機
3.瓦楞紙包裝工廠： 單面瓦楞機、多層瓦楞機。
4.紡織、印染工廠： 烘燥機、拉幅定型機、預縮機
5.物料干燥工廠： 雙錐干燥機、糧食、飼料、木材、化學品大型干燥滾筒
型號

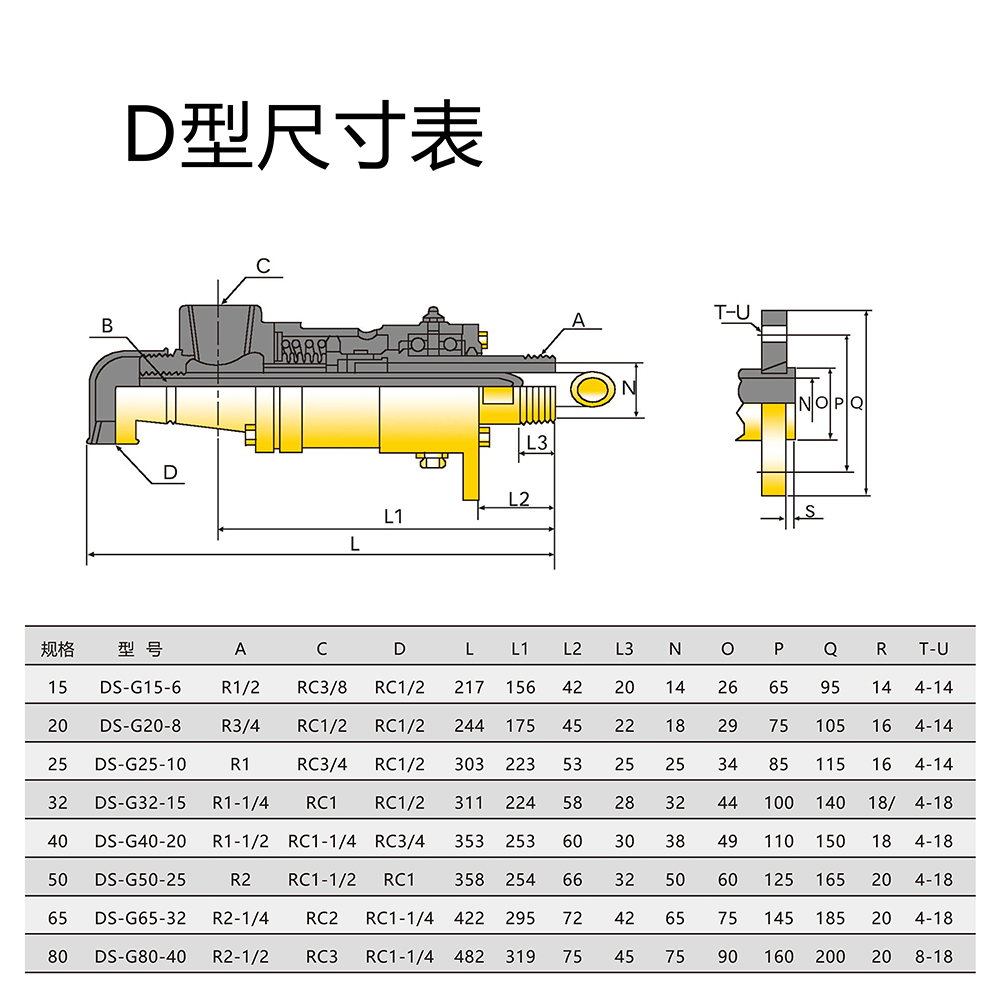

DS-G/DS-GF/DS-X/DS-XF型旋轉接頭
適用范圍:
溫度 ≤220℃
轉速: ≤500RPM
壓力 ≤1.8MPa
適用介質 飽和蒸汽、過熱蒸汽、過熱水
